作業14~18
三視圖與等角立體圖練習
利用基本造型的模型切割堆疊
自行創作各種造型並繪製等角立體圖和三視圖
模型製作說明

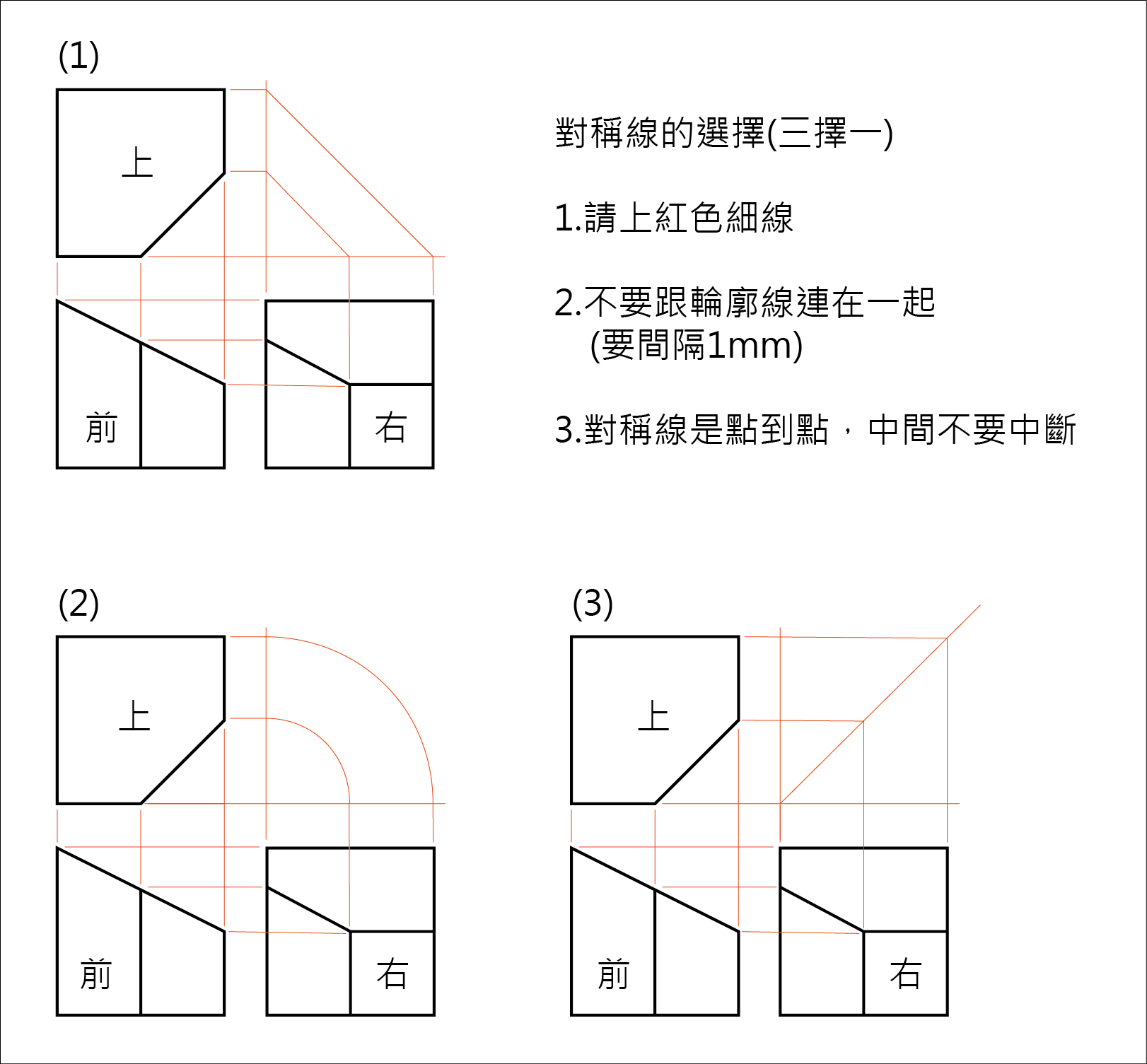

對稱線的選擇
中心線說明
虛線(隱藏線)說明
麥田捕手>>資源整合>>圖學>>AI圖學>>圖學虛線講解

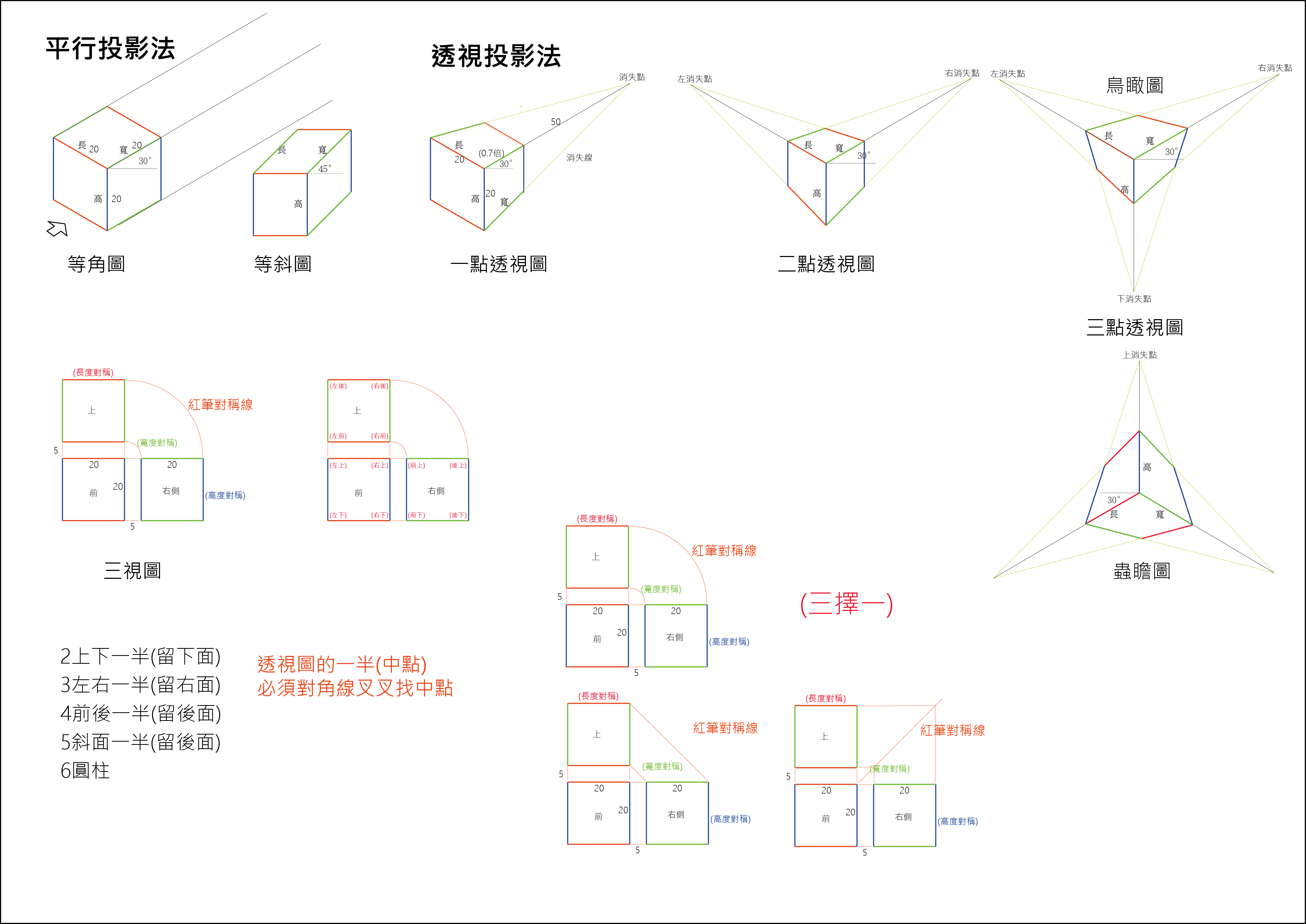

作業14--平行投影法與透視投影法(2X2X2cm)
作業15--切一刀(1.5X1.5X1.5cm)
作業16--切兩刀(1.5X1.5X1.5cm)
作業17--挖洞(1.5X1.5X1.5cm)
作業18--堆積木(1X1X1cm)
上課黑板題目上傳區(小老師請協助拍照上傳)
上課在黑板畫的立體圖題目(尤其是沒畫到的人)
(檔名是題號2位數(座號)+立體圖+班級座號+姓名)
(舉例：第五題的檔名應該是05立體圖0405王小明)
(王小明視廣一4，座號05號)
當天放學前翻拍上傳作業區
(隔天交徒手畫版本作業30題)
隔天放學要交橡皮擦模型
(要大家都準時上傳作業交齊了，才能從中挑18題，才有辦法做模型)
三視圖是當天日期+座號
(舉例:12/23，5號要畫第28題的三視圖以此類推，全班最後座號之後回到第1題)
(同理座號01是畫第24題，最後一個班級座號畫23題)
(班級人數-當天日期)
(檔名是題號2位數(座號)+三視圖+班級座號+姓名)
(舉例：第28題的檔名應該是28三視圖0405王小明)
(上課隔天晚上12點前交)
-------------------------------------------------------------
等角圖骨架務必正確，不要畫成45度角，更不要畫斜視圖
草稿外框骨架線要輕淡，不要擦掉，
最後答案輪廓線務必加深或上顏色線
(不要加任何明暗層次或線條)
(作業紙的答案線才要儀器上墨)
(上課練習的用徒手)
三視圖排列要正確，更不可以排成一直列
(上視圖務必在站前視圖位置由上往下看)
三視圖必須檢查兩兩視圖之間尺寸和點要對稱
看的見的面和線的數量和形狀要對
面背後被遮住的輪廓線必須畫虛線

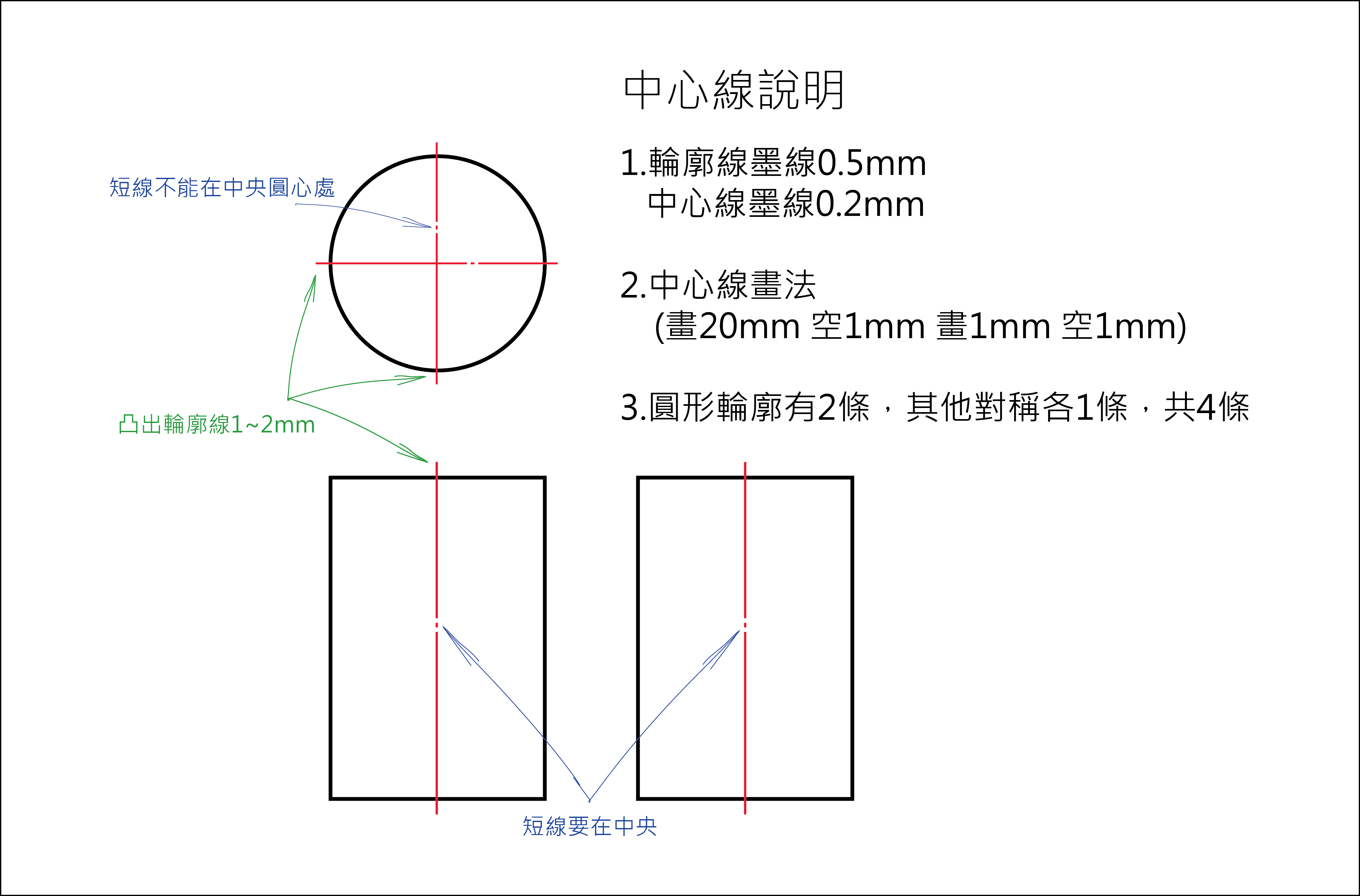

圓形或圓柱必須上0.2mm中心線(自動鉛筆用尖端畫輕點)
(圓形試圖要上兩條，短的1mm不可以在圓心)(凸出輪廓線1~2mm)
(其他兩個視圖各一條，短的1mm要在中間)
--------------------------------------------------------------------------------------
重補交作業指檔案(自行影印，B4規格可以用A3紙張列印)
圖學作業紙1(平行投影法和透視圖法)
圖學作業紙2(等角立體圖和三視圖)
